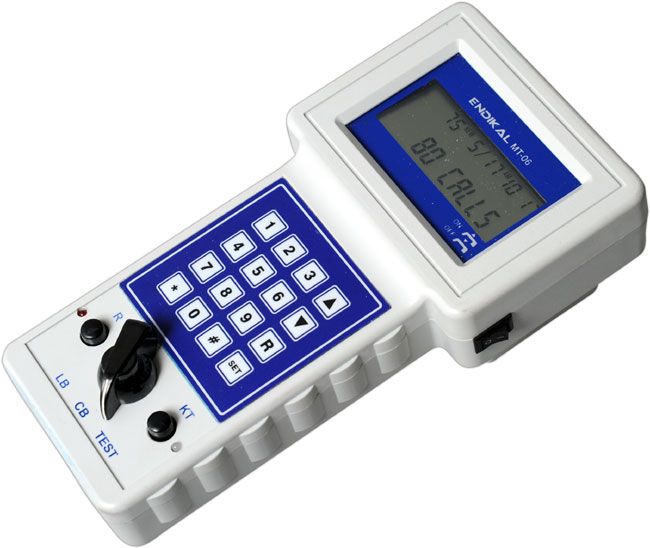

MT-06 HAT MUAYENE TELEFONU
4.475,96 TL
Kategori
Stok Kodu
ABRUTX89
Garanti Süresi
2 Ay
Piyasa Fiyatı
140
Fiyat
100,00 USD + KDV
MT-06 MUAYENE VE TEST TELEFONU KULLANMA TALİMATI
GENEL ÖZELLİKLER
Dâhili batarya
Lokal hattına bağlı telefon besleme
DTMF arama
Otomatik tekrar arama
İki frekanslı çağırma
Çıkarılıp takılmalı hat muayene ve ahize giriş konektörü
Çok amaçlı hat muayene ve test kablosu
220 Volt kaçağı ölçme imkânı
Abone hattı kaçak ve a-b toprak testi
Yarı iletken çağırma (ring) üreteci
Şarj edilebilir bataryalı
Işıklı göstergeler
Kemerde ve boyunda taşınabilme
TEST MODU: Bu konumda yapılabilecek ölçümler :
1. Hat muayene ve test kordonundaki anahtar 220V konumuna getiriniz. Ölçümü
yapılacak terminasyon kontaklarındaki faz kaçağını ölçmek için SİYAH mandal
modül sacı veya toprak olan bir iletkene bağlanır. KIRMIZI mandal terminasyon
modül kontaklarına tek tek temas ettirilir. Eğer herhangi bir faz kaçağı varsa kırmızı
ve yeşil ledler ışık verir, sesli ikaz işitilir.
2. POLARİZASYON Hattın toprak ve -48v uçlarının tespiti. Hat muayene ve test
kordonundaki anahtar 2 konumuna getirilir, mandallar rasgele hat uçlarına bağlanır.
KIRMIZI led yanıyorsa KIRMIZI mandala bağlı olan uç +48 ucudur. SİYAH mandala
bağlı olan uç -48 Volttur. YEŞİL led yanıyorsa KIRMIZI mandala bağlı olan uç -48 V
SİYAH mandala bağlı olan uç +48 Volttur. KIRMIZI ve YEŞİL ledler aynı anda
yanıyorsa hatta AC elektrik kaçağı veya zil sinyali var demektir.
CB MODU: Cihaz bu konumda çalıştırılacağı zaman normal bir tonlu aramalı telefon
makinesi gibi çalışır. Muayene ve test kordonundaki anahtar -2- konumunda ise kırmızı ve
siyah mandallar, -3- konumunda ise BADİ-KRONE fişleri çalışır.
LB MODU: Cihaz bu konumda; A) Kısa devre muayenesi. B) Toprak muayenesi C) Abone
tarafına ring gönderme ve konuşma işlemlerini yapar. Bu konuma geçmeden önce devrenin
santralle irtibatının kesilmesi ve kaçak gerilim olup olmadığının TEST modunda belirlenmesi
gereklidir. Devrede kaçak gerilim varsa LB moduna geçilmemelidir.
DİZİ ÜZERİNDEN MUAYENE İŞLEMİ : Kordon anahtarı -3- konumuna alınır. Bu
durumda BADİ-KRONE uçları aktiftir (MANDALLAR DEVRE DIŞIDIR) Tel üzerinden
muayene yapılacaksa kordon anahtarı -2- konumuna getirilmelidir. Kordon devrenin uçlarına
girilir. Kırmızı led parlak yanıyorsa devre 0–15 KOhm arası okumuş, kısa devre veya abone
telefon makinesı açık kalmış demektir. Kırmızı led hiç yanmıyorsa -KT- butonuna basılarak
2MOHM’ a kadar olan kaçaklar kolayca görülecektir.
TOPRAK MUAYENESİ İŞLEMİ : Kordon anahtarı -2- konumuna getirilir. BADİ fişi
santral beslemesini kesmek üzere dizi üzerindeki devreye takılır. Mandallardan biri dizi şasesi
veya toprak olan bir yere bağlanır. (Kablo ekranına şase bağlantısı eksiksiz yapılmış
olmalıdır) Diğer mandal sıra ile a–b iletkenlerine temas ettirilir. KIRMIZI led parlak
yanıyorsa devre 0–15 KOhm toprak kaçağı var demektir. Eğer led yanmıyorsa -KT- butonuna
basılarak 2MOHM’a kadarki kaçaklar kolayca görülecektir. Cihaz LB modunda iken hat
uçlarını uzun süreli kısa devre tutmayınız.
