CAT 7 FTP 23 AWG LSZH Kablo 1mt
Genel özellikler
Cat 7 kablo 10 gigabit veri transfer hızına ve 600-900 mhz arası bant genişliğine sahiptir. Cat 7 kabloda her kablo çifti metal folyo ile kaplanmıştır. Plastik muhafazadan önce de koaksiyel kablo tarzı sarma ile bütün perler örtülmüş bu sayede minumum veri hız kaybı sağlanmıştır. Cat 7 kendisinden önceki UTP kablo türlerine göre elektromanyetik dalgalardan en az etkilenen kablodur. Kablo çiftlerinin üzerindeki metalik yapı aynı zamanda kabloyu topraklamaktadır, Bu sayede kablo fazla elektrik yüklerinden korunmaktadır. Cat 7 kablonun belirlenen standartlardaki performansını gösterebilmesi için metal zırhlı RJ45 jack ile kullanılması gereklidir. Metal zırhlı RJ 45 konnektör Cat 7 kabloyu bilgisayar ethernet kartından ethernet priz ve switch'e kadar kesintiye uğramadan topraklamış olur.
Teknik özellikler

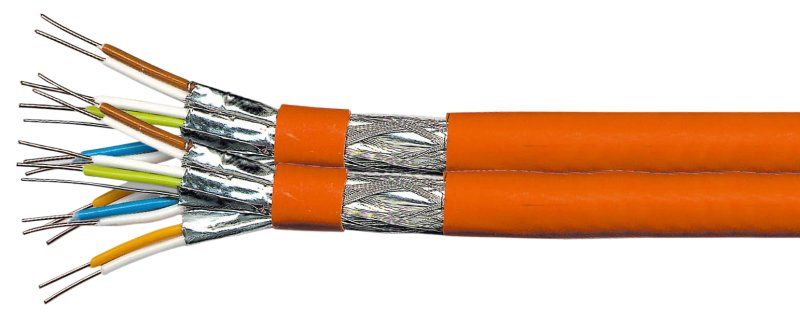

Cat 7 4 çift telden oluşur. İletkenler kendi yalıtkanının dışında polyester bant ve alüminyum folyo ile kaplanmış, kalaylı bakır saç örgü ile örtülmüş ve kılıflanmıştır.
- Temel İletken: Çıplak bakır.
- İzolasyon: Polyolefin
- İzole İletken Sayısı: 8, bükülmüş 4 çift şeklinde
- Perlerin Renk Kodları: Mavi x Beyaz/Mavi, Turuncu x Beyaz/Turuncu, Yeşil x Beyaz/Yeşil, Kahverengi x Beyaz/Kahverengi.
- Şeffaf Bant Kaplama: Polyester bant
- İç Folyo: Şerit alüminyum folyo
- Dış Folyo (blendaj):Kalaylı bakır saç örgü, iç folyoya yakın olarak yerleştirilmiştir.
- Dış Kılıf: LS0H yanmaz bileşen.
- Standart Dış Kılıf Rengi: Açık Gri RAL 7035
- Bükülme yarıçapı: 8xKablo dış çapı (mm).
- Bükülme yarıçapı: 4xKablo dış çapı (mm).
- Depolama Sıcaklığı: -20 / +80C
- Çalışma Sıcaklığı: -20 / +60C
Cat7 kablo sonlandırma standartları
| Pin | Çifti | Tel | Renk |
|---|---|---|---|
| 1 | 3 | 1 |  beyaz/yeşil |
| 2 | 3 | 2 |  yeşil |
| 3 | 2 | 1 |  beyaz/turuncu |
| 4 | 1 | 2 |  mavi |
| 5 | 1 | 1 |  beyaz/mavi |
| 6 | 2 | 2 |  turuncu |
| 7 | 4 | 1 |  beyaz/kahverengi |
| 8 | 4 | 2 |  kahverengi |
| Pin | Çift | Tel | Renk |
|---|---|---|---|
| 1 | 2 | 1 | beyaz/turuncu |
| 2 | 2 | 2 | turuncu |
| 3 | 3 | 1 | beyaz/yeşil |
| 4 | 1 | 2 | mavi |
| 5 | 1 | 1 | beyaz/mavi |
| 6 | 3 | 2 | yeşil |
| 7 | 4 | 1 | beyaz/kahverengi |
| 8 | 4 | 2 | kahverengi |
| Pin | Çift | Tel | Renk |
|---|---|---|---|
| 1 | 4 | 1 | beyaz/kahverengi |
| 2 | 3 | 1 | beyaz/yeşil |
| 3 | 2 | 1 | beyaz/turuncu |
| 4 | 1 | 2 | mavi |
| 5 | 1 | 1 | beyaz/mavi |
| 6 | 2 | 2 | turuncu |
| 7 | 3 | 2 | yeşil |
| 8 | 4 | 2 | kahverengi |
